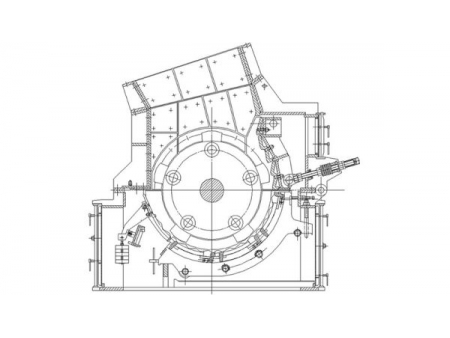

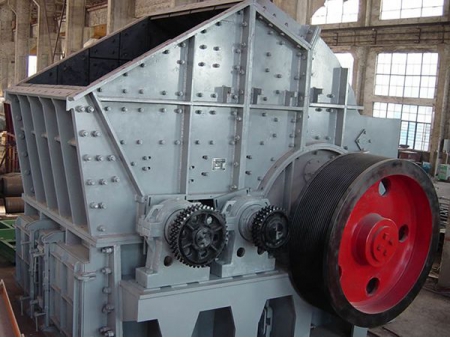

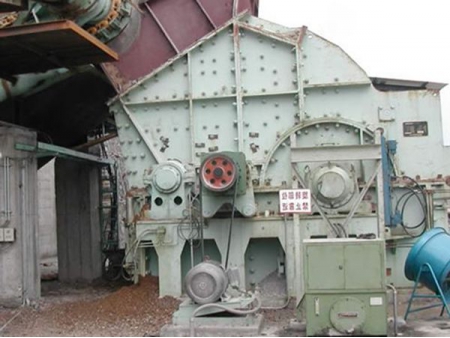

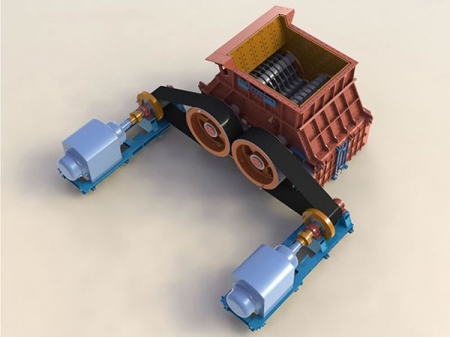

Britador de Martelo
Os nossos moinhos de martelo são muito utilizados para triturar materiais com uma resistência à compressão inferior a 200MPa, como calcário, gesso, carvão, marlite e xisto arenoso nas indústrias de cimento. O triturador tipo martelo consegue triturar o minério bruto em pequenas partículas de 25mm em um único processo, simplificando assim o processo ao ser comparado ao moinho tradicional em diversos estágios, com isso consegue-se economizar nos custos de investimento do cliente. Este triturador tipo martelo também pode ser colocado em uma linha de produção completa.
| Modeloo | Tamanho máximo de alimentação (mm) | Tamanho da descarga (mm, peneira resíduo ≤10%) | Capacidade produtiva (t/h) | Potência do motor (kW) |
| | 500×500×600 | ≤25 | 50-70 | 110 |
| | 600×600×600 | ≤25 | 50-70 | 90-110 |
| | 600×600×600 | ≤25 | 80-120 | 130-190 |
| | 800×800×800 | ≤25 | 150-240 | 250-350 |
| | 800×800×800 | ≤25 | 240-280 | 355-400 |
| | 800×800×1000 | ≤25 | 320-350 | 560-630 |
| | 1000×1000×1000 | ≤25 | 350-450 | 630-710 |
| | 1000×1000×1500 | ≤75 | 900-1000 | 900-1000 |
| | 1000×1000×1500 | ≤75 | 1000-1200 | 2×(560-630) |
| | 1000×1000×1500 | ≤75 | 1200-1300 | 2×(630-710) |

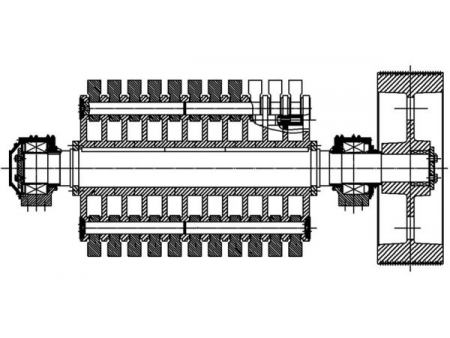

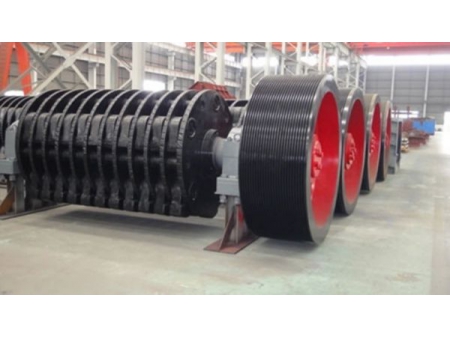

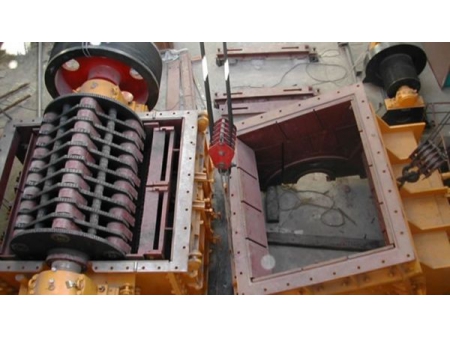

Rotor
TO rotor é uma peça muito importante para o moinho de martelo, ele possui um disco de rotor, disco final, martelo, eixo de martelo, eixo principal, polia, base de rolamento e rolamento.

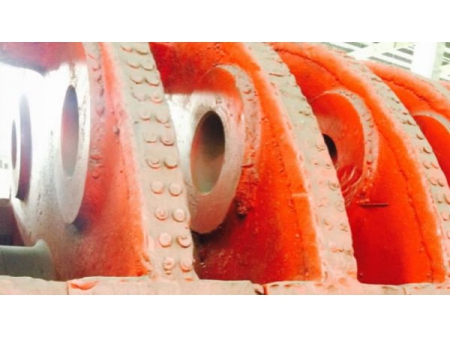

Martelo e disco de rotor

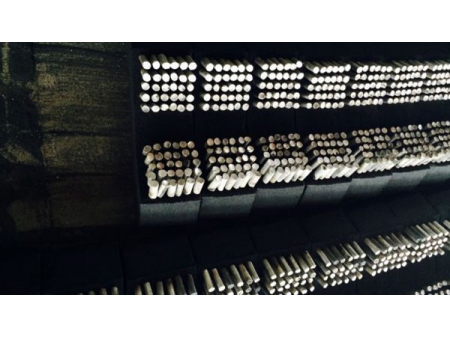

O martelo e o disco do rotor são ambos fabricados de aço de manganês ultra alto. Ao fundir com hastes de liga resistentes à abrasão, a sua vida útil é superior a 1,5 vezes ao ser comparado com as ligas comuns.

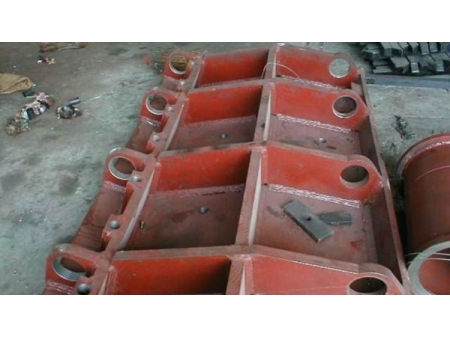

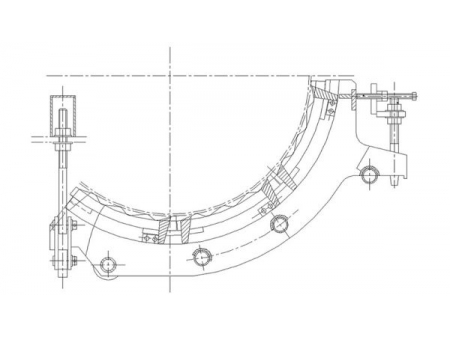

Carcaça/Invólucro
As superfícies internas da caixa que ficam em contato com os materiais minerais são todos protegidos por placas de revestimento para prevenir desgaste.

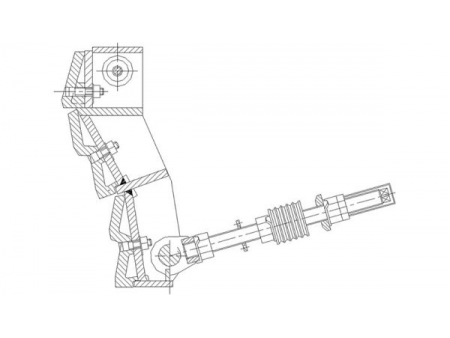

Placa de esmagamento
A placa de esmagamento é instalada a frente do rotor, e o tamanho do material a ser triturado é determinado pela folga entre a placa de britagem e o círculo do motor rotativo. É fabricado de um aço de alto teor de manganês através de um processo de fundição, a sua folga máxima é desenvolvida para ser o mesmo que o tamanho máximo dos materiais descarregados.

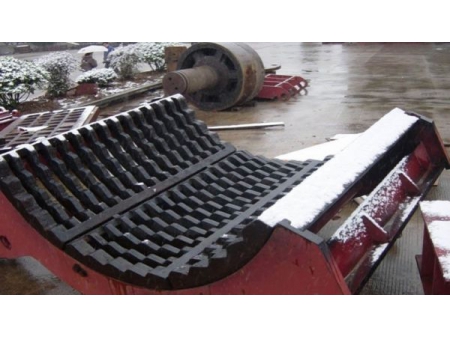

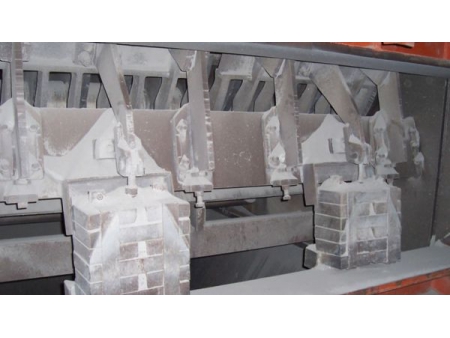

Grelha
A grelha é composta por barras de grelha em aço manganês de alta graduação. Essas barras de grelhas são montadas no fundo do rotor, o qual cobrem quase todas as superfícies de trabalho com a colocação em uma direção circunferencial, dessa forma os materiais úmidos podem ser removidos com facilidade.

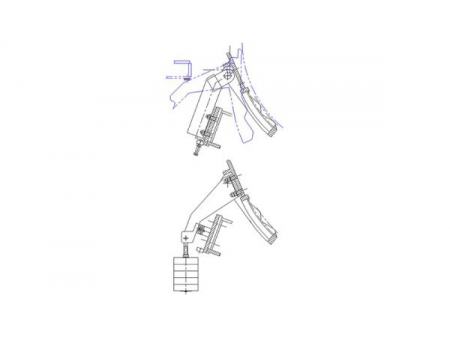

Porta de segurança
Ao adicionar uma porta de segurança nesta máquina, os materiais estranhos serão imediatamente descarregados através da força centrífuga, sendo que a porta será fechada automaticamente para evitar a remoção acidental de materiais não processados. A porta de segurança é normalmente deixada aberta quando o tamanho de descarga for muito grande.
- Se existirem materiais de tamanho grande que não possam ser esmagados pelo martelo no primeiro ciclo, a polia montada na extremidade do eixo retornará ao disco do rotor para certificar uma operação estável do rotor.
- Devido ao seu design de tamanho de alimentação grande, diversos minerais podem ser alimentados na estrutura do triturador.
- Os materiais podem ser esmagados uma vez pelo triturador tipo martelo e depois transferidos para o processo de moagem.
- O martelo é desenvolvido com uma função de rotação completa, para que o impacto do material no rotor seja diminuído.
- A câmara de britagem é ajustável, com isso, consegue-se diminuir a abrasão dos componentes de desgaste.
- O rotor deste triturador tipo martelo fornece uma grande inércia e alta velocidade de rotação, a velocidade linear do martelo chega em 30~35m/s.
