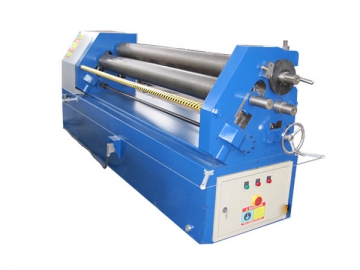

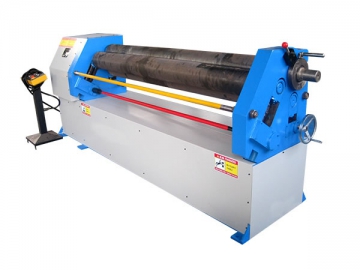

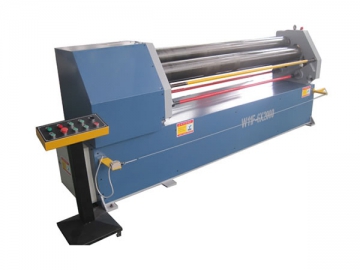

Calandra de 3 rolos assimétricos para chapas
A calandra de 3 rolos assimétricos para chapas série W11F é um equipamento para processamento de placa com excelente desempenho de operação, boa precisão de dobra e longa vida útil. Ela pode ser usada para placas com espessura de 1 mm a 6 mm e largura de 1000 mm a 2500 mm.
Características
Esta calandra possui uma estrutura assimétrica e tanto os seus rolos superiores como inferiores são rolos de acionamentos principais. O rolo inferior move verticalmente para facilitar a fixação da chapa. O rolo de lateral move para cima e para baixo em uma linha reta inclinada a pré-dobra e dobra das placas. É compacta e fácil de operar e manter.
Especificações técnicas:

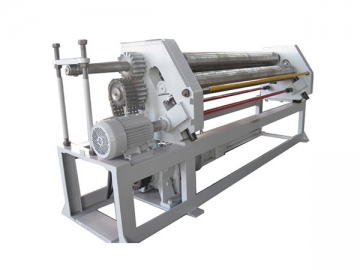

1.Os rolos superiores e inferiores são acionados por uma corrente que é acionada por uma caixa de redução e engrenagem.
2.Estrutura totalmente soldada.
3.Dispositivo de descarga manual.
4.Painel de controle móvel.
| Modelo | Espessura máxima de dobra (mm) | Espessura máxima de pré-dobra (mm) | Comprimento de trabalho dos rolos (mm) | Limite de rendimento ( Mpa ) | Diâmetro do rolo superior (mm) | Potência do motor principal (KW) |
| | 2 | 2 | 1000 | 245 | 110 | 2.2 |
| | 2 | 2 | 1500 | 245 | 120 | 2.2 |
| | 3 | 3 | 1000 | 245 | 130 | 2.2 |
| | 3 | 3 | 1500 | 245 | 120 | 2.2 |
| | 4 | 4 | 1000 | 245 | 130 | 2.2 |
| | 4 | 4 | 1500 | 245 | 135 | 3 |
| | 4 | 4 | 2000 | 245 | 150 | 4 |
| | 6 | 6 | 1000 | 245 | 140 | 3 |
| | 6 | 6 | 1500 | 245 | 150 | 4 |
| | 6 | 6 | 2000 | 245 | 170 | 5.5 |
| | 6 | 6 | 2500 | 245 | 190 | 5.5 |
Nota:
Após o rolo superior e inferior fixarem a placa, prender a placa, o intervalo entre os dois rolos é a espessura da placa. Se durante o processo de dobra os dois lados da placa se sobreporem, os lados sobrepostos não irão passar pelos dois rolos; Se os dois lados do cilindro dobrado forem soldados juntos, não será possível efetuar o arredondamento repetido ou correção de arredondamento na calanddra.

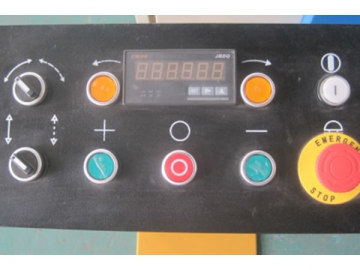

- Painel de controle de saída digital opcional

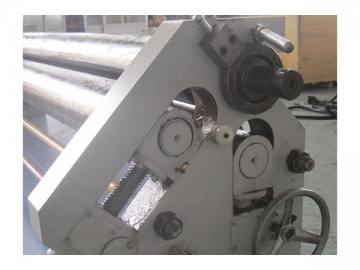

- Dispositivo de inclinação manual padrão

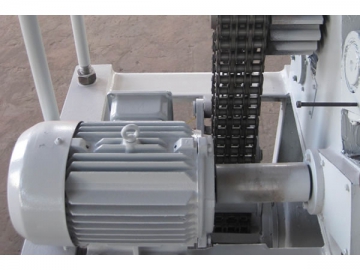

- A engrenagem e as correntes que ligam os rolos superiores e inferiores
Precauções:
1. Não opera a máquina quando os sistemas elétricos e mecânicos estiverem em condições anormais.
2. A máquina só deve ser operada por operadores que estiverem devidamente capacitados para tal.
3. A área de trabalho deve ser bem iluminada.
4. Os dispositivos de inclinação devem funcionar apenas quando a máquina parar.
5. No processo de dobra de chapas, as duas extremidades de placa e aço não devem sobrepor a fim de evitar danos da máquina.
Para garantir um bom funcionamento e longa vida útil da máquina, as peças deverão ser substituídas a tempo, depois de desgaste e abrasão. Um sistema de manutenção razoável deve ser estabelecido.
