Tubo termo retrátil 2:1, livre de halogênio
Solicite uma cotação
Modelo: CB-HFT(600)
Descrição

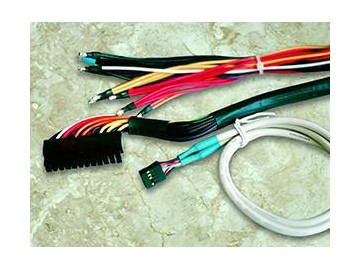

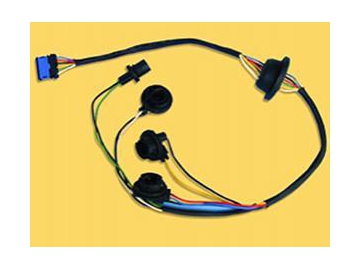

Este tubo termo retrátil de parede fina, apresenta contração de 2:1, e livre de halogênio, foi produzido com polietileno reticulado irradiado, e apresenta excelente isolamento, resistência térmica, e resistência a alta tensão. Normalmente são aplicados nas áreas de automotivo, eletrônico, metrô, construção, comunicação e utilidaes, como isolamento de proteção para cabos de arame e conector de cabos.
Concentração: 2:1
Tamanho| Tamanho (mm) | Antes da contração (mm) | Após contração (mm) | ||
| Diâmetro interno (D) | Espessura da parede (T) | Diâmetro interno (d) | Espessura da parede (t) | |
| Ф0.7 | 1.0 0.2/-0.1 | 0.18±0.05 | ≤0.40 | 0.32±0.08 |
| Ф0.8 | 1.2 0.2/-0.1 | 0.18±0.05 | ≤0.45 | 0.34±0.08 |
| Ф1.0 | 1.5 0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
| Ф1.5 | 2.1 0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
| Ф2.0 | 2.5 0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Ф2.5 | 3.0 0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Ф3.0 | 3.5 0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Ф3.5 | 4.0 0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Ф4.0 | 4.6 0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
| Ф4.5 | 5.0 0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
| Ф5.0 | 5.5 0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Ф6.0 | 6.5 0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Ф7.0 | 7.5 0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
| Ф8.0 | 8.5 0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Ф9.0 | 9.5 0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Ф10 | 10.5 0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Ф11 | 11.5 0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
| Ф12 | 12.5 0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Ф13 | 13.5 0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
| Ф14 | 14.5 0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
| Ф15 | 15.5 0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Ф16 | 16.5 0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Ф18 | 18.5 0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Ф20 | 20.6 0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
| Ф22 | 22.6 0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
| Ф25 | 25.6 0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
| Ф28 | 28.6 0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
| Ф30 | 30.6 0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
| Ф35 | 35.6 0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
| Ф40 | 41.0±0.5 | 0.50±0.12 | ≤20.0 | 1.00±0.15 |
| Ф50 | 51.0±1.0 | 0.55±0.15 | ≤25.0 | 1.10±0.15 |
| Ф60 | 60.5±1.0 | 0.60±0.15 | ≤30.0 | 1.25±0.20 |
| Ф70 | 71.0±1.0 | 0.60±0.15 | ≤35.0 | 1.25±0.20 |
| Ф80 | 81.0±1.0 | 0.60±0.15 | ≤40.0 | 1.25±0.20 |
| Ф90 | 91.0±1.0 | 0.60±0.15 | ≤45.0 | 1.25±0.20 |
| Ф100 | 101.0±1.0 | 0.60±0.15 | ≤50.0 | 1.25±0.20 |
Nota: Outros tamanhos e cores estão disponíveis para personalização.
Personalização
Dimensão: Ф0.7-200mm, oferecemos serviços de personalização para dimensões, cores e espessura da parede.
| Propriedades | Método de teste | Valores típicos |
| Temperatura de operação UL | UL224 | 125℃ |
| Contração longitudinal | ASTM D2671 | -5%~ 5% |
| Resistência a tração | ASTM D638 | ≥10.4MPa |
| Alongamento na ruptura | ASTM D638 | ≥200% |
| Envelhecimento térmico | 158.0°C/168h | - |
| Resistência a tração após envelhecimento | ASTM D638 | ≥7.3MPa |
| Alongamento a ruptura após envelhecimento | ASTM D638 | ≥100% |
| Tensão elétrica suportada UL | UL224 | 300V/600V |
| Resistividade volumétrica | ASTM D2671 | ≥1.0x10¹² · cm |
| Tensão dielétrica | UL224 | 2500V(60s), sem ruptura |
| Choque térmico | UL224/250°C±3°C/4h | Sem pingo, quebra ou fluxo |
| Concentricidade | ASTM D2671 | ≥70% |
- Este tipo de tubo termo retrátil de parede fina é livre de halogénios e tem certificação ecológica de acordo com norma RoHS, REACH, e SONY.
- É bastante flexível e apresenta uma excelente elasticidade.
- O nível de retardante de chama deste tubo termo retrátil de parede fina é compatível com os requisitos de UL224 VW-1 e F-mark.
- Passou a certificação UL125℃ (E180908).
