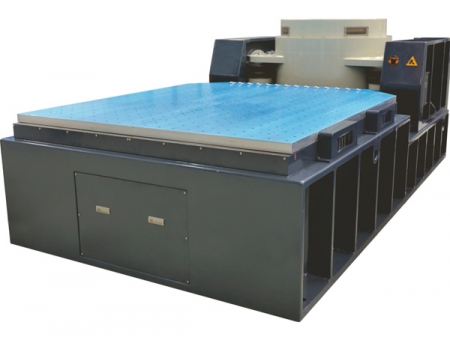

A mesa deslizante pode ser coordenada com um sistema de vibração eletrodinâmico para realizar testes de vibração em três direções. Seu pequeno peso de suporte (mesa) ajuda a melhorar a capacidade geral de carga. A nossa plataforma de teste pode suportar a carga com um tamanho maior e um peso maior.

Com base nos métodos de conexão, esse produto é classificado em tipo integrado e tipo dividido. Em vista das diferentes formas de orientação, ele pode ser dividido em série GT e série BT. A série GT adota uma guia em forma de V, e a série BT vem com uma guia hidrostática.

O sistema de vibração equipado com uma mesa deslizante pode realizar testes de vibração nas direções X, Y e Z para peças ou para a máquina inteira. Além disso, ele pode ser usado em conjunto com a câmara de teste de temperatura e umidade para formar um sistema integrado de testes ambientais.

A área e a espessura de uma placa deslizante determinam a qualidade de um sistema ativo. Isso também pode afetar o limite superior de frequência da mesa de agitação. Os indicadores da mesa listados abaixo se referem a todos os produtos padrão da nossa empresa. A mesa deslizante pode ser personalizada de acordo com os requisitos especiais dos usuários. Ela está em conformidade com a norma JB/T 6869-93.

Operação conveniente
O munhão e o rolamento guia distintos permitem que a troca horizontal e vertical seja realizada facilmente. Uma unidade de direção elétrica é ideal para uso em um agitador de vibração com impulso acima de médio, o que torna a troca mais conveniente.

Design integrado

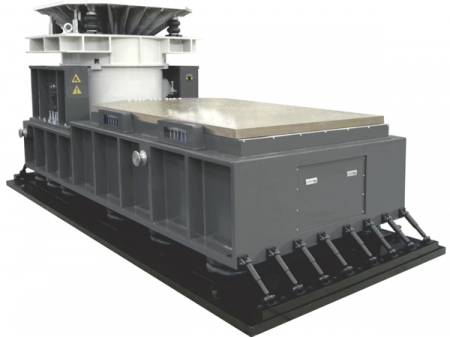

O projeto integrado permite que a mesa deslizante e o vibrador compartilhem uma base, que apresenta alta rigidez, fácil instalação e comissionamento conveniente. O tipo integrado obteve patente nacional. Ele pode ser instalado sem uma base dedicada.

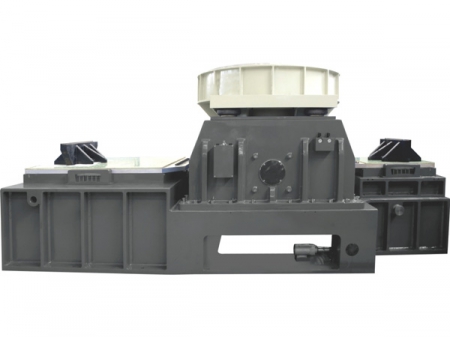

A mesa vibratória com design dividido é amplamente aplicada à medição de amostras de grande porte e de dinâmica complexa. Esse design é conveniente para o içamento.

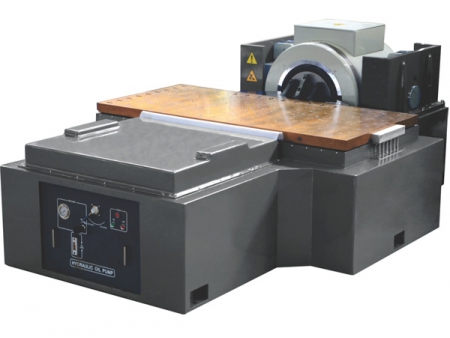

A mesa deslizante da série GT consiste em placa deslizante, trilho em forma de V, conectores, placa de granito, base e fonte de óleo integrada. A bomba de abastecimento de combustível integrada é caracterizada pela estrutura compacta e pela facilidade de operação. O número de trilhos-guia em forma de V varia de acordo com o tamanho do nosso produto. Esse tipo de trilho-guia em forma de V é fornecido com uma resistência ultra-alta ao momento de tombamento.

O equipamento de teste de choque pode ser afetado pelo momento de tombamento, momento de inércia, posição do centro de gravidade e altura do centro de gravidade da amostra. Portanto, recomenda-se que sua fábrica de segurança seja mais de 1,2 vezes maior que a força teórica.

A mesa deslizante da série BT é composta de placa deslizante, rolamento hidrostático, conectores, placa de granito, base e fonte de óleo hidrostático autônoma. O rolamento hidrostático pode oferecer maior resistência ao momento de tombamento. Ele é adequado para testar amostras de carga pesada. Quanto maior for o número de mancais hidrostáticos, maior será a resistência ao momento de tombamento.

A mesa deslizante de média pressão é projetada com placa deslizante, rolamento de orientação de média pressão, acoplamento, bloco de granito natural, base e bacia de retorno de óleo e sistema de proteção de guarda de óleo (oil guard). Os mancais de média pressão apresentam um alto momento antigiro, o que os torna adequados para testar objetos com cargas elevadas. Quanto mais mancais hidrostáticos forem instalados, maior será o momento antigiro.
