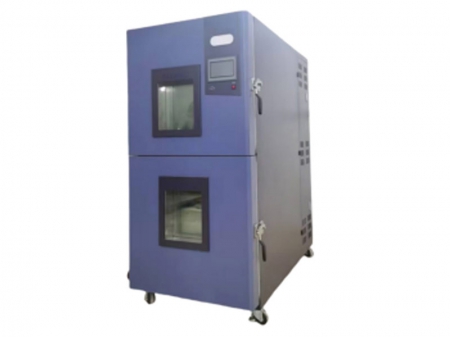

Câmara para Choque Térmico GT-F56
Solicite uma cotação

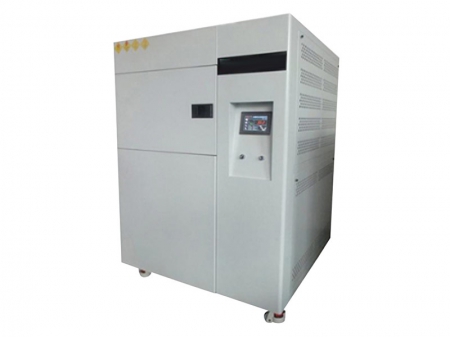

Desenho esquemático da câmara de ensaio
Este equipamento não pode ser usado para testar ou armazenar:
Introdução ao modelo de impacto quente e frio
ESTRUTURA
- Zona de alta temperatura
- Zona de teste
- Zona de baixa temperatura
- Interruptor principal de energia
- Painel de controle
- Gabinete elétrico
- Compartimento mecânico
- Entrada de ar
- Saida de exaustão
- Registrador da tempoeratura (opcional)
Este equipamento não pode ser usado para testar ou armazenar:
- Amostras inflamáveis, explosivas ou de alta voltagem
- Substâncias corrosivas
- Amostras biológicas
- Amostras que geram fortes emissões eletromagnéticas.
Estas são as principais restrições que garantem uma operação segura e protege tanto a máquina como o operador.
Especificações| Temperatura da área de teste | -40℃~150℃, -60℃~150℃, -65℃~150℃ ( opcional) |
| Variação de alta temperatura: 60℃~150℃ | |
| Variação de baixa temperatura: -10℃~150℃ | |
| Condições do ambiente de teste | Temperatura ambiente: 28 ℃ Umidade relativa : ≤ 85% Condições sem amostras dentro da câmara para teste |
| Variação da temperatura de pré-aquecimento | 60℃～ 150℃ |
| Tempo de aquecimento | 60 ℃ → 150 ℃: ≤ 40 min Nota: o desempenho é de acordo com a câmara de alta temperatura operando de forma independente. |
| Câmara para baixa temperatura | Nota: o tempo de aquecimento acima mencionado refere-se ao desempenho da câmara de alta temperatura operada de forma independente. |
| Variação da temperatura de pré-resfriamento | -55℃～-10℃ |
| Tempo de resfriamento | 20 ℃ → –55 ℃: ≤ 70 min Nota: o pré-resfriamento vai de acordo com a câmara de baixa temperatura que opera de forma independente |
| Método de teste | Alteração entre duas ou três zonas de temperatura, usando uma porta de ventilação pneumática. |
| Variação do choque térmico | -40℃～ 150℃ |
| Flutuação da temperatura | ±0.5℃ |
| Desvio da temperatura | ±2.0℃ |
| Tempo de recuperação da temperatura | ≤ 5min |
| Condições de recuperação (Grafico 1) | Amostra: circuito integrado embalado em plástico (distribuido de forma uniforme) Posição do sensor: lado superior da amostra Exposição a alta temperatura: 150 ℃ para 30 minutos Exposição a temperatura ambiente: — Exposição a baixa temperatura: –40 ℃ para 30 minutos Peso da amostra: 2.5 kg |
- Apêndice: [Configuração de 2-Zonas]
Para teste de choque térmico em duas zonas (alta temperatura ⇄ baixa temperatura), selecione o modo de 2 Zonas. - Sequência de operação :
Inicia de baixa temperatura → Pré-aqueciemnto / Pré-arrefecimento → Impacto em baixa temperatura → Impacto em alta temperatura
Inicio em alta temperatura → Pré-aqueciemnto / Pré-arrefecimento → Impacto em alta temperatura → Impacto em baixa temperatura - Nota: Configuração de [3-Zonas] também disponível.
Caso o teste exiga choque térmico entre alta temperatura, temperatura ambiente e baixa temperatura, pode selecionar este modo de 3 Zonas
ESTRUTURA
- Câmara de ensaio de isolamento térmico
Parede externa: chapa de aço laminada a frio com verniz de estufa
Parede interna: placa de aço inoxidável SUS304
Isolamento do corpo: espuma rígida de poliuretano fibra de vidro
Isolamento da porta: fibra de vidro - Canal de ar condicionado
Inclui ventilador, aquecedor, evaporador, amortecedor de ar e sensor de temperatura. - Configuração padrão da câmara
Um orificio de passagem localizado no lado esquerdo do corpo da câmara (orifício redondo de φ50 mm). - Capacidade de carga da câmara de ensaio (distribuída de forma uniforme)
Dois cestos de amostra, cada um com capacidade de carga de até 5 kg. - Rodas e rodízios niveladores
Equipada com 4 pés niveladores para suportar firme os 4 rodízios para movimentação. - Porta da câmara de ensaio
Porta de abertura única com dobradiça no lado esquerdo e maçaneta no lado direito (consulte o desenho esquemático da câmara de ensaio). - Ventilador de circulação
Exposição a altas temperaturas / temperatura ambiente: 3φ, 400 W, tipo centrífugoExposição a baixas temperaturas: 3φ, 400 W, tipo centrífugo - Painel de control
Conta com tela de exibição do controlador, indicador de falhas, horímetro, interface RS-232, configuração de proteção contra superaquecimeto e interruptor de alimentação principal. - Sala de máquinas
Inclue o sistema de refrigeração, dispositivo de drenagem e exaustor. - Painel de controle para distribuição de energia
Abriga o disjuntor principal de vazamento, o controlador, o painel de distribuição, o ventilador de refrigeração e os motores para melhor circulação de alta e baixa temperatura. - Aquecedor
Aquecedor de tira de liga de níquel-cromo. - Modo de controle do aquecimento
Controle por relé de estado sólido (SSR) pulsado sem contato. - Porta cabo de alimentação e porta de drenagem
Localizada na parte traseira da câmara.
