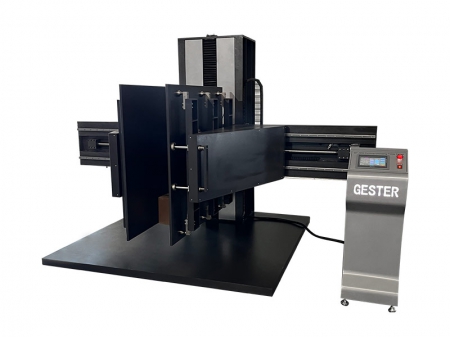

Máquina para ensaio de resistência à força de compressão em embalagens GT-N55A
Solicite uma cotação
Aplicação
Este equipamento simula as condições de fixação que occorem no momento que uma empilhadeira carrega e descarrega produtos embalados. Reproduzindo a força de fixação aplicada entre duas placas de madeira compensada, este equipamento é usado para testar e avaliar a força e desempenho da proteção da embalagem e do seu conteudo.
- EN ISO 16047:2005 – Teste de força de torque em fixadores e grampos
- QMZ-J81.003-2012 – Método de avaliação da embalagem do produto QMZ-J81.006-2013 – Norma e método de avaliação experimental
| Modelo | |
| Capacidade máx. | 400–3000 lb |
| Peso máx. da amostra | 600 kg (personalizável) |
| Controlador | Ecra tactil de 7-polegadas |
| Sensores | 6 unidades |
| Sistema de acionamento | Servomotor com acionamento DC de velocidade variável e fuso de esferas de alta precisão |
| Unidade de força | kgf / N / lbf (selecionável) |
| Precisão do sensor | 1/250,000 |
| Precisão da carga | dentro de ±0.25% |
| Suavidade(precisão do movimento) | dentro de ±2.5 mm |
| Resolução do sensor | 1/250,000 |
| Dimensão da placa de fixação | Altura 48 , profundidade 48 in |
| Altura ajustável da braçadeira | 0–1000 mm |
| Placa de fixação Placa de fixação com largura ajustável | 200–2000 mm |
| Dimensões da base | 2200 × 2100 mm |
| Velocidade do teste | 0.25–2.5 mm/s (de acordo com as normas STA 6 – SAM’S CLUB) |
| Software | Sistema proprietário (P&D independente) |
| Exibição de dados | Carregamento, deslocamento velocidade taxa de carga e tempo decorrido |
| Funções | As placas de fixação podem mover-se de baixo para cima |
| Requisitos da placa de fixação | As placas mantem-se planas e livres de deformações sob 2000 lb; placas paralelas e perpendiculares a base; espessura ≥ 25 mm |
| Caracteristicas de segurança | Dispositivo de paragem de emergência, proteção contra sobrecarga; interruptores de limite superior e inferior; sensor de carga com retorno automático |
| Velocidade de elevação e deslocamento | Controlado por um computador; ajustável de 0–1200 mm; a precisão do deslocamento é verificada por escala |
| Altura máxima permitida da amostra | Curso de elevação 2.2 m 1.2; altura total do equipamento aproximadamente 2.8 m |
| Volume da embalagem | 11.2 CBM |
| Peso bruto | 1000 kg |
| Fonte de alimentação | Monofásica AC 220 V ±10%, 50/60 Hz (outras tensões sob consulta) |
- Colunas
Conta com uma estrutura de quatro colunas com uma rigidez elevada, de modo a prevenir a deformação e garantir a estabilidade durante o teste. - Talas de fixação do grampo
Cada um dos lados usa três talas de aço com viga-I de alta resistência, de modo a manter a força de grampeamento balançada. - Suportes Triangulares
Usado para garantir com que as vigas mestras estejam protegidas nas talas de fixação do grampo, aumentando a estabilidade estrutural. - Caixa de Controle

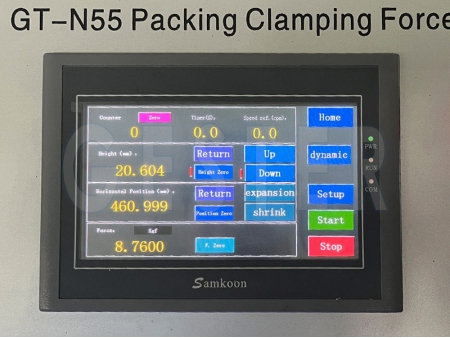

Equipada com uma tela de toque sensivel de 7 polegadas, para uma operação intuitiva e fácil uso. - Placa de grampeamento
Feita de aluminio de alta resistência, de modo a manter ambas placas de grampear paralelas e garantir uma força de grampeamento uniforme. - Conjunto de parafuso esférico
A estrutura do parafuso positivo e negativo sincroniza os movimentos esquerda e direita sem nenhuma folga ou fuga, garantindo assim um deslocamento preciso durante o teste. - Vigas superior e inferior
Fabricadas com chapa de aço #45, guiada por trilhos deslizantes lineares, de modo a garantir deslizamento sem lacunas e sem deformações. - sensores de força
Ao total 6 sensores de força que garantem com que o desvio da carga durante o teste permanece dentro de 1%, oferecendo medições de força precisas, em cinco pontos de teste. . - Placa da Base
Soldada em aço #45, de modo a exercer a estabilidade dimensional e alta resistência, prevenindo dessa forma a distrorção sob carga.

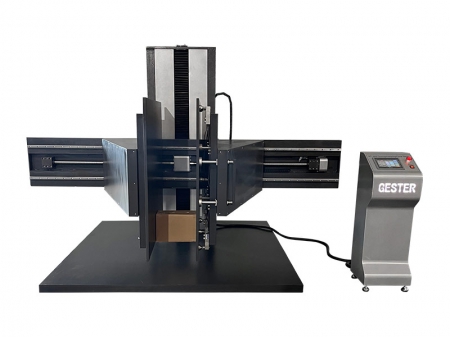

- Vista Frontal
- Vista lateral esquerda
- Vista lateral direita
- Vista Superior
