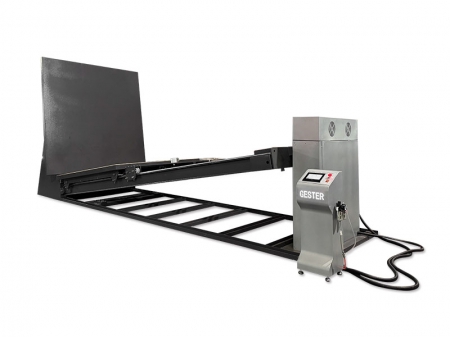

Máquina Para Ensaio de Impacto Com Plano Inclinado GT-N49

Aplicação
Esta máquina desempenha as condições de impacto reias para melhor avaliar a resistência dos produtos, em relação aos danos que podem ser causados durante o empilhamentoem prateleiras, manuseio de material, operações de carregamento e descarregamento. Também é ideal para centros de equipamento para teste de tecnologia, instituições de pesquisa, faculdades, fabricantes de material de embalagem, e empresas de logística.
Normas
ASTM D880, ISTA

• Chapa móvel flexivel com fácil ajuste de posição e controle de velocidade variável
• Plataforma de rolador com altura ajustável que facilita a instalação da amostra de teste; placa de impacto reforçada garante uma integridade estrutural
• Sistema de nivelamento horizontal para um posicionamento mais preciso da peça testada; ajuste pneumático com ângulo acionado por cilindro, para uma operação mais conveniente
• Controle remote capaz de manter uma distância segura entre o operador e a zona de teste
• Instalação simples no piso, sem qualquer necessidade de configurações mais complexas

• O carrinho de impacto é soldado em aço 45# , trazendo assim uma excelente resistência a impactos.
• O trilho deslizante conta com vigas em I e trilhos paralelos de alta resistência, o que ajuda na redução do atrito entre os trilhos e as rodas durante o processo do teste.
• A placa de impacto soldada em aço 45# permanece indeformada mediante energia de impacto de 1000kg.
• O motor de frequência variável e o redutor, acionam o rolador de impacto para cima pouco antes da liberação, permitindo desta forma que possa deslizar livremente por si só. A velocidade de impacto é calculada automaticamente durante o processo de deslizamento.
• O codificador de deslocamento é usado para medir a distância do impacto durante o processo de teste. A velocidade de impacto desejada pode ser programada através do programa de controle PLC.
• Cilindro de elevação: o trilho permanece horizontal durante o processo de instalação da amostra. No inicio do teste eleva-se automaticamente até um ângulo de 10 graus. Um sistema com duplo cilindro melhora a estabilidade do ângulo de impacto, previnindo a vibração lateral da mesa de impacto durante o teste, e aumenta também a força de elevação do trilho.

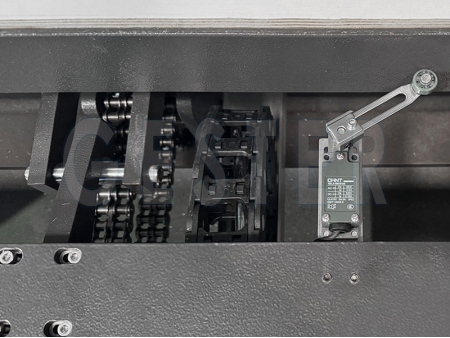

• Uma corrente de elevação é usada para levantar a placa de teste.
• Um amortecedor hidráulico é instalado de modo a reduzir a força do impacto entre o rolador e a placa de impacto.
