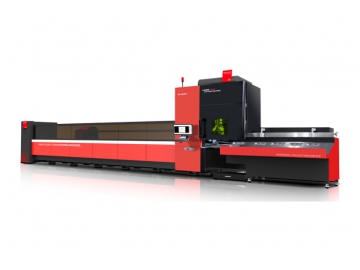

Máquina de corte a laser de fibra FCCD, para corte de chapas e tubos
A máquina de corte a laser FCCD de chapa e tubos integrados é um equipamento multifunctional. Este não apenas pode cortas chapas de metal, mas também pode cortar tubos de metal incluindo tubos quadrados, tubos redondos, tubos rectangulares e muitos outros tubos de formartos especiais. Combinando a função de corte de chapas e corte de tubos, a máquina de corte a laser de fibra pode poupar os custos e o espaço.
Na verdade, todas as máquinas de corte de chapas de metal a laser de fibra independentemente da sua estrutura podem ser equipados com sistema de corte de tubos opcionalmente. Portanto, estamos capacitados para fornecer todo tipo de máquinas de corte a laser de fibra de placas e tubos integrados de 1000w-2000w para melhor atender as exigências dos clientes relativas ao corte de metal.
- Energia elétrica
- Produção automotiva
- Equipamentos elétricos
- Equipementos para cozinha industrial e eletrodomésticos
- Sinais de propaganda
- Produção de chapas metálicas automotivas
- Peças de precisão para equipamentos pesados
- Fabricação de metal
- Aço inoxidável
- Aço carbono
- Aço galvanizado
- Chapa electrolítica
- Chapa de latão
- Chapa de alumínio
- Aço de magnésio
- Várias placas de ligas
- Chapas de metal raro
- Chapa de alumínio 6mm
- Chapa de alumínio 25mm
- Chapa de aço de carbono18mm
- Chapa de aço de carbon 25mm
- Chapa de latão 21mm
- Chapa de latão 25mm
Nota: Se precisar cortar tubos metálicos, pode esolher a função de corte por tubos. Está caracteristica é opcional em todos os modelos de máquinas de corte a laser por nós fabricados.
| Potência | 1000W | 1500W | 2000W | |||
| Consumo máximo de energia | 13kW | 15kW | 18kW | |||
| Mesa de corte | 1500×3000mm²,1500×4000mm² | |||||
| Estrutura | Single shuttle table open structure/open structure with interchangeable table/fully enclosed structure (optional) | |||||
| Área do chão (mesa de corte de 1500*3000mm por exemplo) | Geralmente de 4700×5000mm², e tambem pode ser personalizada | |||||
| Demanda de electricidade | 380V,50Hz/60Hz,60A | |||||
| Precisão de posicionamento repetido Velocidade de corte | ±0.02mm Dependo do tipo de espessura e material | |||||
| Material | 1000W | 1500W | 2000W |
| Aço inoxidável | 6mm | 8mm | 10mm |
| Aço de carbono | 12mm | 16mm | 16mm |
| Latão | 4mm | 5mm | 8mm |
| Chapa galvanizada | 3mm | 3mm | 4mm |
| Alumínio | 4mm | 6mm | 8mm |
- Fonte do laser de fibra óptica
Laser de fibra é a peça essencial e "fonte de energia" fundamental para a máquina de corte a laser de fibra. A marca IPG, é maior fabricante a nivel mundial de laseres de fibras que oferecem 30% de eficiência de conversão electro-óptico. E a vida útil da fonte de bomba semicondutora pode alcançar 100,000 horas. Praticamente e de "manutenção gratuita ".
De acordo com diferentes exigências de potência de corte, iremos equipar o laser de fibra apropriado para as máquinas de corte a laser integrado de chapas e tubos.
- Laser de fibra de 1000W
- Laser de fibra de 4000W
- Laser de fibra de 12000W
- · Cabeçote de corte a laser
O cabeçote de corte é um aparelho de saida do laser, que e composto por bocal, lente de focalização e um sistema de seguimento centrado. Este desloca-se flexivelmente de acordo com o caminho de corte programado para completar o corte de peças complexas.
Iremos fornecer o cabeçote de corte laser de acordo com os requisitos dos clientes relativos ao tipo de material e espessura. Por exemplo, para corte de chapa de metal mais espessos não só há necessidade de suporte de potência, mas também é usado dentro do cabeçote laser a estrutura de lente óptica com comprimento focal longo, para garantir que o feixe de laser com energia suficiente seja fornecido. Para corte de chapas de metal mais finas, o cabeçote laser com lente focal curta é suficiente.
O que mais, todos os cabeçotes tem função de auto-focalização, o que significa que não há necessidade de troca das lentes de foco quando se corta chapas metálicas de diferentes espessuras.
- Laser de fibra de 750W
- Laser de fibra de 3000W
- Laser de fibra de 8000W
- Estrutura da máquina
Se a precisão da mesa de trabalho for bastante elevada, a precisão do corte será aumentada conformemente. Portanto, a precisão da mesa de trabalho também é um factor bastante importante para garantir a qualidade do corte a laser de fibra óptica. Após a têmpera da temperatura na chapa de metal, a tensão de soldagem e usinagem é reduzida, e o erro de usinagem causado pela vibração da estrutura também pode ser reduzido.
Ao mesmo tempo, o revestimento da superficie é completado manualmente, o que aumenta e extende a vida útil da máquina para 20 anos no mínimo.
- Máquina-ferramenta de alta rigidez
- O revestimento sendo escovado
- Ecrã táctil
Graças a combinação da tecnologia de Swiss Bystronic e nossas fortes capacidades de desenvolvimento óptico, desenhamos e desenvolvemos um sistema de controle inteligente de ecrã táctil para uma interface de operação mais simples, conveniente e flexível.
- Mesa de corte de tubo lateral: este equipamento pode cortar tubos de até 3 metros.
O equipamento de corte de tubo é anexado na estrutura onde a máquina-ferramenta é conectada com feixe transversal e não existe nenhum outro suporte no meio. O tubo pode ser girado de forma unilateral com a direção de corte. - Mesa de corte de tubo de chão: este dispositivo pode cortar tubos de até 6 metros.
E diferente da mesa de corte de tubo lateral, no meio desta mesa de corte de tubo é instalado um suporte automático, um trilho guia adicional e um motor de acionamento. O trilho de guia pode transferir os materiais automaticamente, e o motor de acionamento/transmissão pode realizar rotação completamente sincronizada com a direção do corte. Fixação e centralização pode ser feita tanto manualmente como automaticamente.
