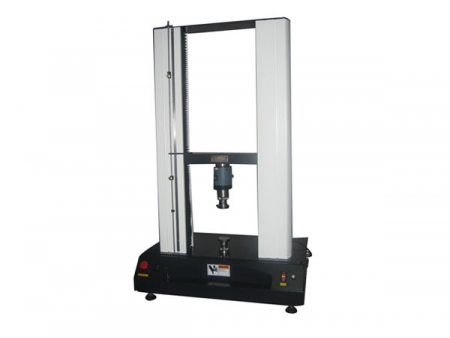

Máquina de ensaio universal (duas colunas) GT-K01
A máquina de ensaio universal de duas colunas GT-K01 realiza uma ampla gama de avaliações mecânicas, incluindo ensaios de tração, compressão, flexão e cisalhamento. Este versátil sistema de ensaio é adequado para uma variedade de materiais, tais como borracha, plástico, couro, metal, tecido, papel, materiais de embalagem e de construção. É um equipamento de ensaio básico para controle de qualidade, inspeção de recebimento, ensaios físicos, pesquisa mecânica e desenvolvimento de materiais.
Interface do softwareDetalhes do Produto

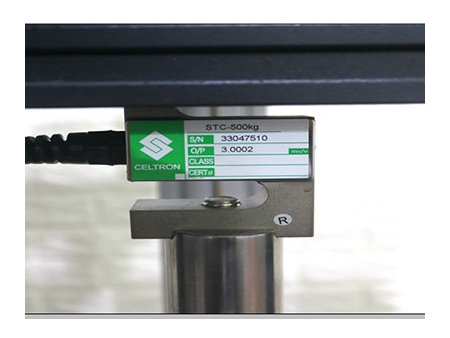

- Sensor de força
Para medir a força e transferir dados de carga

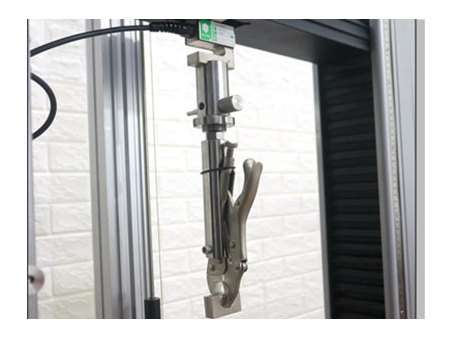

- Garras universais
Normalmente, fornecemos um conjunto de garras manuais como acessórios padrão. No entanto, o dispositivo de fixação pode ser personalizado conforme necessário.
- Parafuso de fixação para limite superior/inferior manual
Usado para definir manualmente o interruptor de limite superior do curso da máquina.
- Dispositivo de fixação para alongamento pontual
Usado para fixar o dispositivo de alongamento.
- Escala
Usada para marcar a posição de calibração da braçadeira de extensão.
- Pino de fixação
Usado para fixar a estrutura do dispositivo de pontuação de alongamento e ajustar sua posição (ao iniciar ou parar)
- Parada de emergência
E-stop (alimentação)
- Controle remoto
Pode ser usado para realizar algumas operações simples, como INICIAR/PARAR a operação, controlar a subida/descida do dispositivo.
- Sistema de acionamento: servomotor, servoacionamentos, redutor de engrenagem sem-fim e fuso de esferas
- Sistema de controle: utiliza controle por comando de pulso para maior precisão e facilidade de operação
- Ampla faixa de controle de velocidade: 0,001–1000 mm/min
- O ajuste da placa intermediária permite tanto o ajuste rápido (grosso) quanto o ajuste lento (fino)
- A máquina de ensaio de materiais retorna automaticamente à posição inicial e salva os dados do ensaio após a conclusão do teste
- Modo de transmissão de dados: interface RS232
- Este instrumento de ensaio universal suporta vários modos de controle, incluindo velocidade constante, posicionamento preciso, potência constante, curso constante e controle multinível para atender aos requisitos gerais de ensaio
- Espaço de ensaio com largura padrão de 400 mm
- Amplo espaço de ensaio: curso da placa de 1200 mm (excluindo o dispositivo de fixação), personalizável para atender a requisitos específicos de altura
- Curso total de movimento: resolução do encoder de 1800 P/R para precisão posicional 4 vezes maior
- Encoder LINE DRIVE com excepcional capacidade anti-interferência e resolução de 0,001 mm
- Proteção de segurança: esta máquina de teste de materiais está configurada com parada de emergência por sobrecarga, interruptores de limite de curso superior/inferior, proteção automática contra vazamento e uma função de parada automática no ponto de ruptura
Especificações
| Modelo | GT-K01 |
| Capacidade máxima | 5 kN, 10 kN, 20 kN |
| Visor | Visor do computador |
| Resolução de força | 1/100.000 |
| Precisão de força | ≤ ±0,5% |
| Resolução de curso | 0,001 mm |
| Resolução do extensômetro | 0,001 mm |
| Velocidade de teste | 0,001–1.000 mm/min |
| Espaço de deslocamento | 1.400 mm (personalizável) |
| Seletor de unidade de força | kgf, N, lbf, g, ton, MPa |
| Modo de parada | Parada por sobrecarga, botão de parada de emergência, parada automática em caso de dano à amostra, parada automática por limite superior e inferior, função de reinicialização automática |
| Acionamento da máquina | Acionamento por servomotor, roda síncrona e acionamento por fuso de esferas de precisão |
| Fonte de alimentação | CA 220 V 50/60 Hz 10 A |
| Dimensões (L×P×A) | 110 × 70 × 240 cm |
| Peso | 370 kg |
Normas
SATRA TM5, TM53, TM52, TM51, TM108, TM113, TM117, TM118, TM120, TM123, TM149, TM162, TM401, TM 411, TM 410,
ASTMD 751/2209 /412/624/3512 FIA 1206,
BS5131- 3.7, 5.11, 5.13, BS 5131-2.6
ISO22650, ISO 19958, ISO 3377-1, ISO 3377-2, ISO 11644, ISO 20866, ISO 20867, ISO19957, ISO20874, ISO20344-5.2.4, ISO 20345-5.3.1.2, ISO17698, ISO20875, ISO22777, ISO22776, ISO22654, ISO20863, ISO20876, ISO17695, ISO17697, ISO34-1, ISO36, ISO37, ISO 17708, ISO 17696, ISO17706, ISO 22650
AS/NZS 2210.2-5.2.4
DIN 53331,
GB/T 3903.8, GB/T 3903.9, GB/T3903.14 ,GB/T3903.20, GB/T3903.21, GB/T3903.22, GB/T 3903.23, GB/T 3903.24, GB/T 3903.25, GB/T 3903.26, GB/T 3903.29, GB/T3903.32,GB/T 3903.39,GB/T 3903.40, GB/T 3903.43, GB/T 4689.20, GB/T20991-5.2.4, GB 21148-5.3.1.2, GB/T 17928, GB/T529, GB/T528, GB/T532, GB/T11413, GB/T21396
QB/T 2711, QB/T2675, QB/T2883, QB/T4118, QB/T4198
HG/T 2726, HG/T 2877, HG/T4805
Acessórios
| Normas Accessories | 1 conjunto | Mordentes manuais |
| 1 unidade | Software de operação em inglês | |
| 1 unidade | Cabo para PC | |
| 1 conjunto | Extensômetro | |
| Option Accessories | Opcional | Computador de mesa |
| Opcional | Outros mordentes |
