Flange figura 8 cego
Flange cego forjado

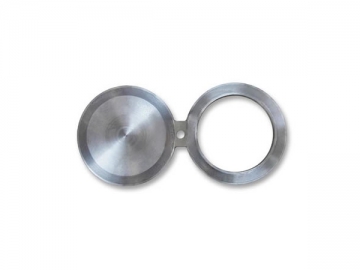

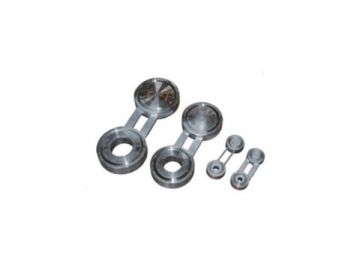

Um flange cego forjado em figura 8 (também conhecido como flange cego tipo óculos) é composto por 2 discos de metal anexados no meio com uma pequena peça de aço que lhe concede a aparência de um par de óculos. Uma extremidade de um flange tipo óculos é sólida enquanto que a outra tem um furo no meio. Flange tipo óculos cego são usados em sistemas de tubulação que exigem a separação regulares e situações em que o fluxo através do sistema de tubos para repetidamente. Este flange pode ser girado no lugar ou a extremidade oca dentro do sistema de tubos para abrir e fechar o fluxo com base nas necessidades de aplicação.
Padrão:
ANSI B16.48
Materiais:
Aço de carbono: ASTM A105, 20 #, Q235, 16Mn
Aço inoxidável: ASTM A182 F304, 304L, F316, 316L
Aço de liga: ASTM A182 F1, F9, F11, F91, A182F12, A182F11, 12Cr1MoV, A335P22
Tamanho:
3/8 "a 60"
DN10 ~ DN4000
Tipo de selagem de superfície:
Sistema inter-americano: face brusca (abreviada como RF), face de junta anelar (abreviada como RJ)
