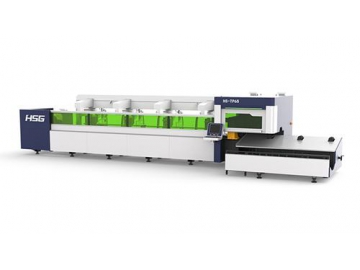

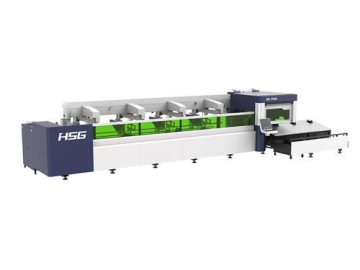

Máquina de cortar tubo profissional 5-eixos TP65

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/2-1-2-5-axis-cnc-drilling-and-milling-machine.html

Introdução

Possui uma cabeça de corte tridimensional, a máquina de cortar tubo profissional de 5 eixos TP65 é usada para operar usinagem de 5 eixos e consegue cortar tubos metálicos em diversas formas, graças a um ângulo de giro que chega em 135 °.

Aplicação

Materiais aplicáveis: Aço inoxidável, aço carbono, alumínio, latão, cobre, chapas galvanizadas, chapas laminadas a frio e outros.

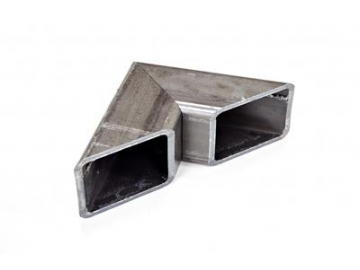

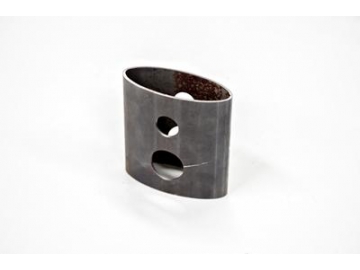

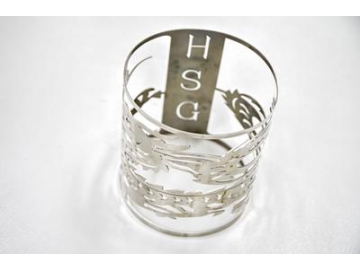

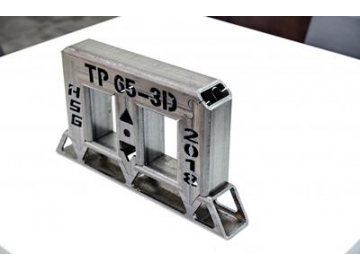

Materiais aplicáveis: Quadrado, circular, retangular e oval, bem como formas especiais, como em forma de D e hexagonal.

Indústria de aplicação: Este tipo de cortador a laser para tubo é usado para processar chapas metálicas, utensílios de cozinha, móveis, iluminação, equipamentos de ginástica, fabricação de automóveis e outros.

Parâmetro de tecnologia

Área de processamento (tubo circular)	Φ20-Φ210mm
Área de processamento (tubo quadrado)	20×20-150×150mm
Comprimento do tubo maquinável	6500mm
Potência do laser	1000W-4000W
Comprimento de onda do laser	1070-1080mm
Velocidade máxima em movimento	100m/min
Velocidade acionamento máxima	1.0G
Precisão de posicionamento	0.03mm/m
Precisão de reposicione	±0.03mm
Potência	380V/50Hz
Peso total da máquina	3000Kg
Dimensões da máquina	12000mm×3500mm×2800mm

* Nós disponibilizamos lasers com potências diferentes. Os níveis de material e espessura a serem cortados dependem da potência do laser.

Materiais compatíveis

Aço inoxidável
Aço carbono
Latão
Cobre
Alumínio
Aço galvanizado
Aço laminado a frio
Titânio
Aço eletrolítico
Aço silício

Características dos componentes

Cabeça de corte
Este tipo de máquina possui uma cabeça de corte tridimensional de cinco eixos, e tem um giro máximo de ângulo de 135 °.

Sistema operacional

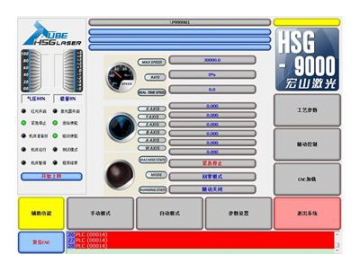

O software de operação HSG9000 é um software de operação profissional pesquisado e desenvolvido independentemente pela nossa empresa para os cortadores a laser de fibra, com o intuito de facilitar a operação das máquinas.

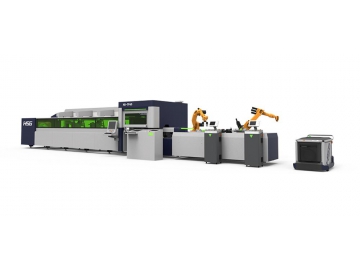

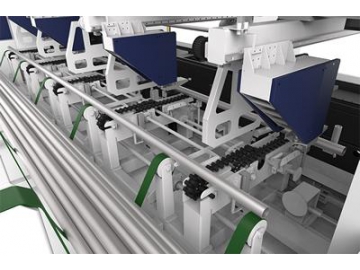

Sistema automático de carregamento e descarregamento dos fardos de tubos
O sistema automático de carregamento e descarregamento dos fardos de tubos é controlado pelo sistema de controle numérico para alimentar os tubos. O dispositivo de carregamento prenderá um único tubo do pacote e irá enviá-lo para a frente para ser inspecionado. Com isso, consegue-se diminuir o custo dos materiais de entrega manual, já que ele também consegue carregar feixes de tubos e se conectar diretamente ao processo de corte dos tubos.
