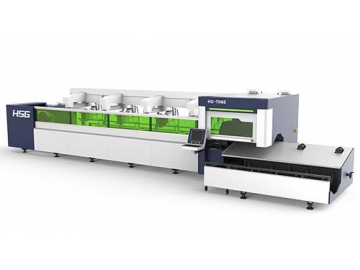

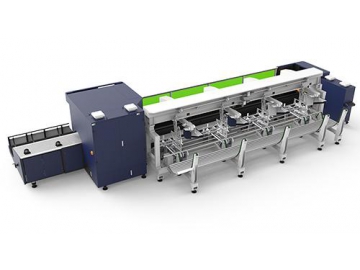

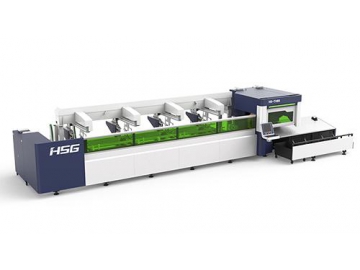

Máquina de corte a laser de fibra para tubo TH65

Solicite uma cotação

Sobre nós: http://lasercut-group.com.br/2-7-hytube-fiber-laser-cutting-machine.html

Introdução

Ao ser comparado com outros cortadores de tubos, a máquina de corte a laser de fibra para tubos TH65 tem alta velocidade e aceleração mais rápidas, com uma velocidade máxima de 100m / minuto e uma aceleração máxima de até 1.0G, é 5 vezes mais rápida do que os outros cortadores de tubos existentes no mercado.

Aplicação

Materiais aplicáveis: Aço inoxidável, aço carbono de 0,5-10 mm, alumínio, latão, cobre, chapa galvanizada, chapas laminadas a frio e outros.

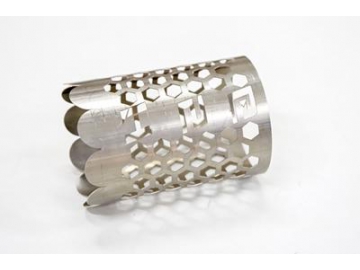

Materiais aplicáveis: formas quadradas, circulares, retangulares, ovais e especiais, como uma forma em D e um tubo hexagonal.

Indústria de aplicação: este cortador a laser para tubo é usado para efetuar o processamento de chapas metálicas, utensílios de cozinha, móveis, iluminação, equipamentos de ginástica, fabricação de automóveis e outros.

Parâmetro de tecnologia

Área de processamento (tubo circular)	Φ20mm-Φ210mm
Área de processamento (tubo quadrado)	20×20mm-150×150mm
Comprimento do tubo maquinável	6500mm
Potência do laser	1000W-4000W
Comprimento de onda do laser	1070-1080mm
Velocidade máxima em movimento	100m/min
Velocidade acionamento máxima	1.0G
Precisão de posicionamento	0.03mm/m
Precisão de reposicione	±0.03mm
Potência	380V/50Hz
Peso total da máquina	3000Kg
Dimensões da máquina	12000mm×3500mm×2800mm

* Nós fornecemos lasers com diferentes níveis de potência. Os materiais e espessuras a serem cortados dependem da potência do laser.

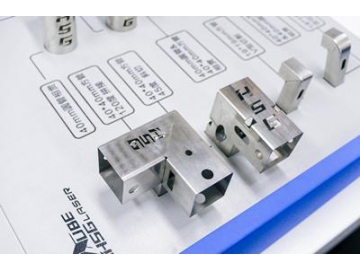

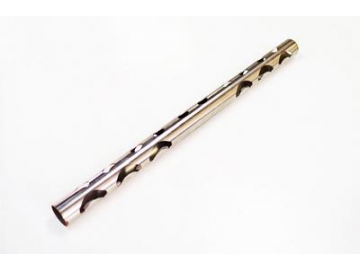

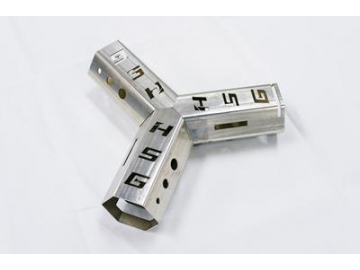

Materiais compatíveis

Aço inoxidável
Aço carbono
Latão
Cobre
Alumínio
Aço galvanizado
Aço laminado a frio
Titânio
Aço eletrolítico
Aço silício

Características dos componentes

Sistema de laser

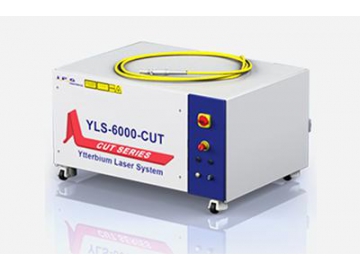

Nós usamos um laser de fibra de alta potência da série YLS-CUT da IPG.

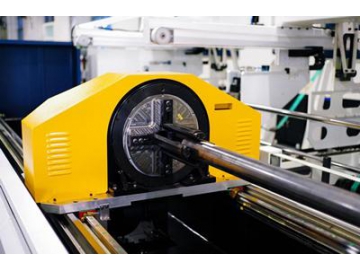

Mandril pneumático
O mandril pneumático totalmente automático é usado não apenas para centrar e fixar rapidamente as peças de trabalho, bem como para garantir a força de retenção estável através do ajuste da pressão. Por isso, o processo de fixação é feito sem danos ao tubo. Não há deformação nos canos, mesmo aqueles que possuem paredes finas.

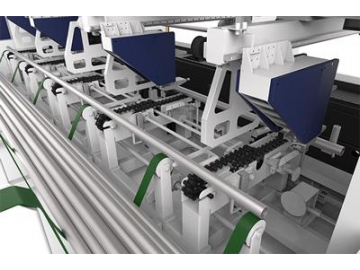

Dispositivo automático de carregamento e descarregamento de material
O dispositivo automático de carga e descarga de material é controlado pelo sistema de controle numérico para alimentar os tubos. O dispositivo de carregamento irá prender um único tubo do pacote e enviá-lo para a frente para ser inspecionado. Com isso, consegue-se diminuir o custo dos materiais de entrega manual, pois também pode carregar os farods de tubos e pode ser conectado ao processo de corte dos tubos.

Sistema operacional

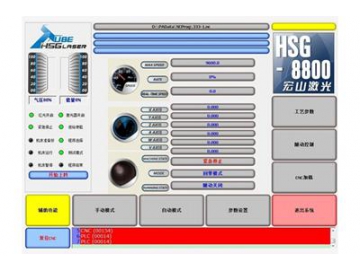

O software de operação HSG8800 é um software de operação profissional que foi pesquisado e desenvolvido independentemente pela nossa empresa para cortadores a laser de fibra, com o intuito de facilitar a operação.

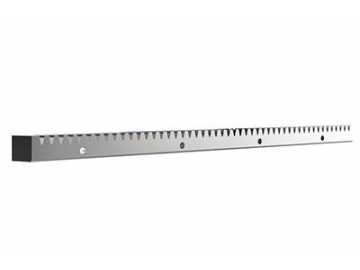

Redutor de cremalheira e engrenagems
Graças a nossa cooperação com a YCC, nós conseguimos fornecer uma cremalheira mais resistente com base nas necessidades do cliente através da personalização do aço de tungstênio.
