A máquina perfiladeira é usada para produzir o perfil em C com a largura entre 100 e 240mm. Ela suporta alimentação de materiais tais como tiras de aço laminadas a frio e tiras de aço galvanizadas tratada a quente com espessura de 0.5 a 3.0mm.

Dados técnicos da máquina para fabricar perfil em C

Material adequado	Tiras de aço laminadas a frio e tiras de aço galvanizadas tratada a quente
Espessura da matéria-prima	1.5-3.0mm (235-345Mpa)
Tamanho do perfil em C	100-240mm ajustável (tamanho especial disponível)
Material do rolo	Aço de molde Cr12 com tratamento de têmpera, HRC58-60
Material da lâmina do cortador e molde de perfuração	Aço de molde Cr12 com tratamento de têmpera, HRC58-60

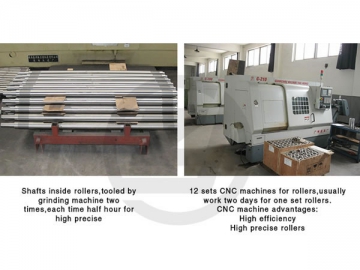

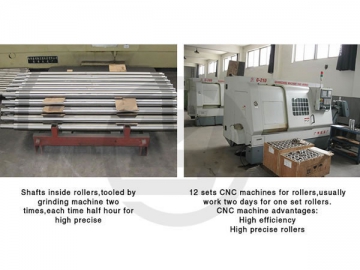

Material do eixo	Aço No.45 de alta qualidade com tratamento a quente Fresadora de rolos
Velocidade de perfilagem	Cerca de 10-12m/min
Potência necessária	Potência do motor principal: 15 Kw (Depende do design final)
Potência de estação hidráulica	5.5Kw (Depende do design final)
Diâmetro do eixo de rolo	82mm

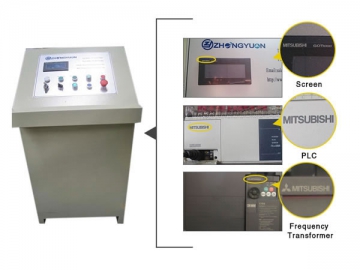

Sistema de controle	PLC Mitsubishi & conversor
Quantidade de rolo	Cerca de 15 estações para rolos principais
Peso da máquina	Cerca de 7500KGS
Tamanho de instalação da máquina	Cerca de 15mx2.1mx1.4m

Rolo é feito de molde de aço Cr12 com tratamento de têmpera. A rigidez é de cerca de 60HRC. É também revestido com zinco para tratamento antiferrugem.
Diferentes tamanhos podem ser formados na mesma máquina. O dispositivo de perfuração é opcional.

Desenho esquemático da máquina perfiladeira de perfil em C
